一体化净水设备技术规范书
一、设计出水水质
出厂水水质标准达到国家《生活饮用水卫生标准》(GB5749-2022)的要求。
二、工艺流程
水厂工艺流程为:原水一泵站提升→混合→絮凝→沉淀→过滤→消毒→清水池→配水管网。
三、主要构、建筑物
本工程所选水源水质优良，但涨水时存在浊度问题，达到饮水安全标准均需作净化及消毒处理。新建水厂工程包括一体化水处理设备(混合、絮凝、沉淀、过滤、反冲洗)、消毒设备、加药设备、清水池、管理房及其他附属工程，本技术方案主要涉及管道静态混合器、次氯酸钠加药装置、混凝剂加药装置、一体化净水处理设备。
1、管道静态混合器
管道混合器是净水厂中投加混凝剂、助凝剂、消毒剂后与水流产Tn d2M点点PM、m合有高效混合、节约用药、设备小等特点，它是有二个一组的混合单元件组成，在不需外动力情况下，水流通过混合器产生对分流、交叉混合和反向旋流三个作用，混合效益达90-95%。
管道混合器整件均为不锈钢材质，具有坚固耐用、结构简单、不需专门占用场地、安装容易、投资少使用寿命长、混合效率高等特点，在运行过程中无任何有害物质溶析出。混合器节数基本组合按三节考虑，规格为DN200，PN10。
2、次氯酸钠加药装置
次氯酸钠是强氧化剂和消毒剂，它是通过取源于广泛价廉的工业盐或海水稀溶液，经无隔膜电解而发生的。为确保次氯酸钠质地新鲜和有较高的活性。保证消毒效果，本装置一边发生，一边将发生的次氯酸钠投加使用。它与氯和氯的化合物相比，具有相同的氧化性和消毒作用。
本次消毒采用次氯酸钠加药装置(电解食盐水)。
3、混凝剂加药装置
混凝剂加药装置用于向进水中投加混凝剂，使原水中小颗粒悬浮物凝聚成大颗粒的絮状物，以便于设备后期的去除。混凝剂加药装置采用计量泵加药，两泵两箱结构，两台计量泵(一用一备)。
混凝剂加药点设置在进水总管的管道混合器上。

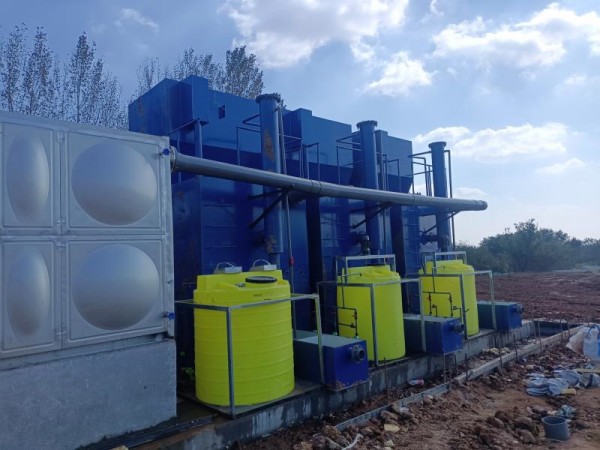

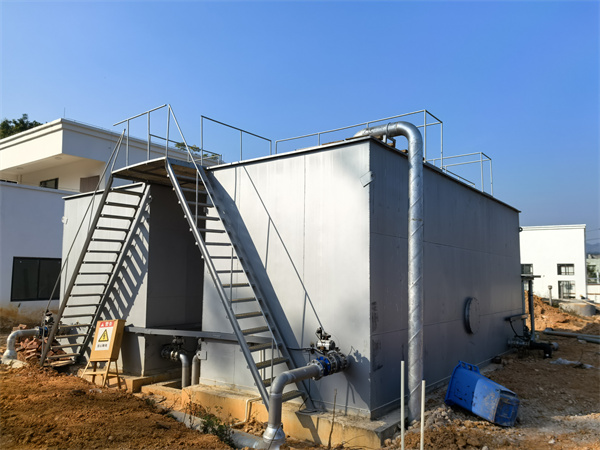

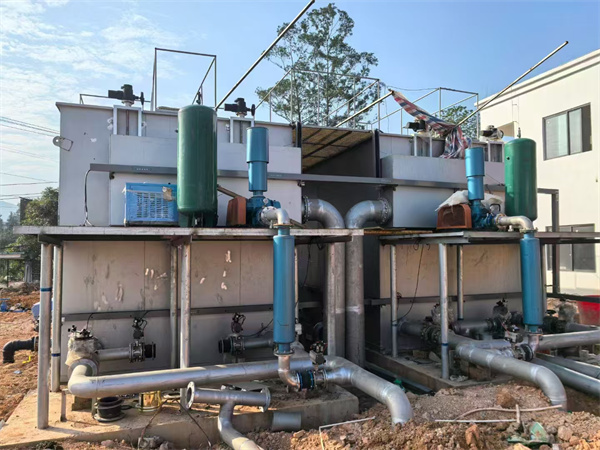

4、一体化水处理设备
(1)絮凝区
絮凝区采用网格絮凝池型式，絮凝区的工艺设计的依据是紊流理论。平面似穿孔旋流反应池，水流从一格依次流至下一格，水流通过网格或栅条时收缩，过网孔后扩张，这样反复的一张一缩不断n产生数量繁多的微波从而形成良好的混凝条件。有助进一步稳定和密实矾花，大幅缩短混凝时间，减少混凝剂用量，促进生产效率。
(2)沉淀区
沉淀区采用斜管沉淀池型式，斜管沉淀区是根据浅池沉淀理论设计出的一种高效组合式沉淀池，利用高效斜管填料，通过固液分离去除混凝后形成的絮体，使水质高效净化。
(3)过滤区
过滤区采用普通快滤池型式，主要通过滤料的过滤作用进一步去除水中的悬浮物及各类杂质，进一步净化水质
(4)反冲洗装置
通过气水反冲方式对过滤区进行定时反冲洗，并通过间隔时间依次反冲洗保证设备的连续运行。
