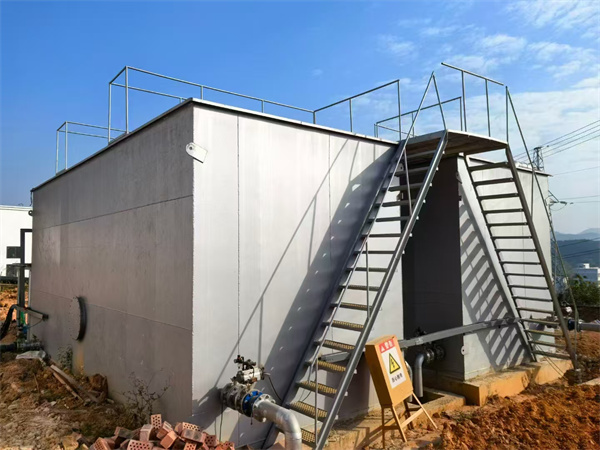

2000m³/d 自来水厂一体化净水设备清单
序号 设备名称 设备规格型号及参数 材质 单位 数量
一 进水配件 不含厂区进水管
1 进水压力
传感器 0-1.6MPa 不锈钢 个 1
2 设备进水
流量计 DN50，4-20mA 瞬时流量，RS485 累积流量 复合 件 1
3 井水进水
流量计 DN50，4-20mA 瞬时流量，RS485 累积流量 复合 件 1
4 闸阀 DN300暗杆闸阀，
手动调节进水流量 球墨 件 1
5 管道混合器 设备进水流量计、DN300 不锈钢 件 1
井水进水流量计、DN100 不锈钢 件 1
二 净水
自来水厂一体化净水设备
1 虹吸反洗管
改造 原有虹吸管及强制反洗系统改造成强制、自动、手动 碳钢 件 4
2 反应沉淀池排 泥水闸阀 DN300 球墨 个 6
3 反应沉淀池排 泥水快开式排 泥阀 DN300 碳钢 个 6
4 涡轮蝶阀 DN500，手动调节滤池进水量 碳钢 件 4
4 控制柜 现场阀门控制柜 不锈钢 套 1
三 加药
自来水厂一体化净水设备消毒装置
1 加药溶液桶 溶液桶1000L，配套超声波支架，安装搅拌机0.75kw，380v PP 件 1
2 加药溶解桶 溶解桶500L，配套不锈钢循环提升泵，溶液配置好提升至溶液桶 PP 件 1
3 次氯酸钠
发生器主机 500g有效氯/h，组合式碳钢防腐撬装喷塑防护外壳，耐腐蚀管式电极槽，马赫内托电极纯钛基材，高频恒流开关电源，浓盐泵、稀释水泵、稀释水软化装置组合装配，防漏液缺液、温空、压力检测系统，排氢风机配置排氢检测传感器，主机内置可编辑PLC模块，自动根据次钠成品溶液箱液位信号工作，手动酸洗系统集成 碳钢 件 2
4 溶盐罐 PE材质水箱，容积500L，配套自动补水系统，溶盐布水器，盐水过滤器，料桶式浮球液位开关2个 PE 件 1
5 成品次钠
溶液桶 PE材质水箱，容积500L，配套料桶式浮球液位开关3个，顶部安装超声波液位仪支架 PE 件 1
6 计量泵支架 铝型材，含计量泵安装平台，PVC背板，配套至少3组脉冲阻尼器、隔膜阀、背压阀、转子流量计等配件 复合 套 1
7 PAC投加
计量泵 PVDF材质，42L/h，电磁隔膜计量泵，1用1备，高浊期自动叠加使用 复合 台 2
8 消毒投加
计量泵 PVDF材质，15L/h投加计量泵接受4-20mA在线控制，前后消毒单独控制，3用3备，原水藻类高峰期自动叠加使用 复合 台 6
四 智慧水站
自来水厂一体化净水设备集成装置
1 智能控制中心LCU箱 PLC智能控制中心，可编辑PLC（不低于S7-200，主机CPU SR60），10寸触摸屏，内置嵌入式软件，配套C2KUPS电源，模拟量隔离，4-20mA隔离，温度、湿度控制系统，支持以太网、S7协议、自由口等协议数据传输，配置无线网关、物联网基础云平台数据传输。 304 套 1
2 嵌入式软件 可实现水厂自动化运行，自动根据原水流量、浊度投加絮凝剂，按余氯值闭环控制消毒剂投加量，智能化运行水厂 STEP 项 1
3 分布式
I/O箱 分布式I/O箱，分布式I/O模块,接触器、继电器，搅拌机、提升泵、空压机等机电控制，含变频器2台，380v，户外防水箱，304箱体 304 个 1
4 在线浊度仪 1-1000NTU或4-4000NTU量程范围浊度传感，投入式，带自动转刷，中文显示表盘，通过协议控制计量泵投加量 复合 套 1
5 多参数
水质分析仪 出水浊度仪：0-5NTU，设备出水浊度检测，流通式；出水余氯仪：0-20mg/L，设备出水余氯检测，流通式，带温度；pH：0-14；带显示表盘 复合 套 1
6 液位传感器 0-5m，485输出或4-20mA，投入式，线缆型 复合 个 1
7 水厂级物联网平台 物联网监控平台，含手机软件、电脑软件，远程监控水站运行，分级账号管理权限，报表自动汇总输出（累积流量、入水流量、进水浊度、絮凝液位、絮凝剂投药量、消毒剂投药量、清水池液位、出水多参数），数据通过MQTT协议自动发送至上级物联网中台或智慧水务平台 套 1
五 配件
1 石英砂滤料（细） Ø0.6-1.0，天然石英砂 吨 10
2 石英砂滤料（中） Ø1.2-1.6，天然石英砂 吨 8
3 石英砂滤料（粗） Ø2-4，天然石英砂 吨 5
4 滤水帽 按照现场实际配装 套 1
5 安装附材、
配件 控制线、线槽、穿线管、不锈钢螺丝螺帽、铝合金桥架等 套 1
6 加氯加药间
（新建或改造） 满足要求 座 1
